ESP Box

[F.Krok]

Moebius il maligno: ma se assorbe il colore non è che assorbe anche lo sporco?

Assolutamente si

[BeerBaron]

grazie per le dritte

io a farla in nylon sono riuscito ad arrivare ad una dozzina di euro da 100micron

ma visto il problema dello sporco adesso decido se organizzarmi per tingerla o fare qualche prova economica prima in PLA o ABS

poi l'idea sarebbe farla in Alumide magari la volta che Moebius ci dia l'ok definitivo per la versione 70x40x24

tra l'altro in una di queste economiche vorrei iniziare a verificare la possibilita di inserire boccetta e tubo di pico squeeze o dripbox

[Moebius]

[MENTION=3604]BeerBaron[/MENTION] Il file di stampa ce l'ho; che poi sia definitivo ... Eccolo
Tieni presente che è disegnata per una box SENZA attacco. Il tubetto non si può accorciare più di tanto, e già così ho scavato nella parte alta della finestra lato batteria. In altre parole, mentre nella ESP normale la batteria non necessita di questa finestra, nella versione corta la testa della batteria esce dalla finestra e poi rientra per aggirare il tubetto.
Sono scavi da meno di un mm, ma in quello spessore contano
Per la boccetta ci sono circa 49 mm; forse una 45 ci sta. Quelle che vedi sono da 40 mm.

[Moebius]

Svapo a bassi Watt e nico 12. Il Little è perfetto per il mio utilizzo.
Mi rendo conto che non regge alte potenze, ma non le utilizzo, quindi ... l'ho adottato.
Questa box è l'assestamento di quella da 71 mm presentata pochi post fa.
Ora le misure sono perfette; non occorre nessun adattamento, ma lamella laterale in ottone DEVE essere precisa. Naturalmente lo deve essere anche la stampa, a 100 microns.
A forza di rinforzare la lamella del fire, sono arrivato alla conclusione che una lamella singola in acciaio inox da 0.4 mm è durissima, ma perfetta per un fire in alto su una box tascabile, senza patemi.
Il carico necessario all'attivazione è di 850 gr c.a., un fire normale è da 100 a 300 gr.
D'altra parte anche la boccetta è very hard, e mi va bene.

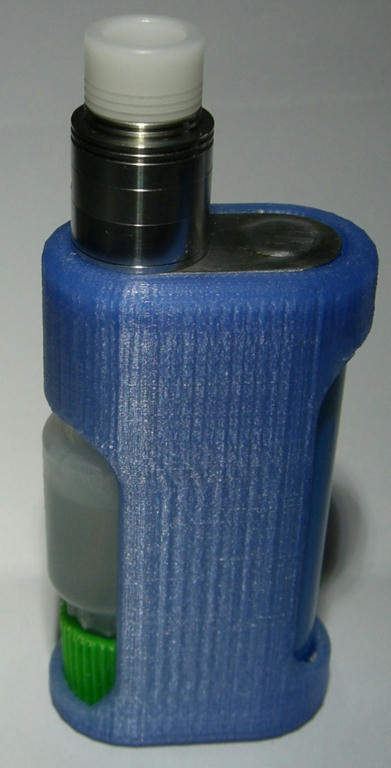

Eccone una in PET (quello delle bottiglie). Sempre 71x40x24

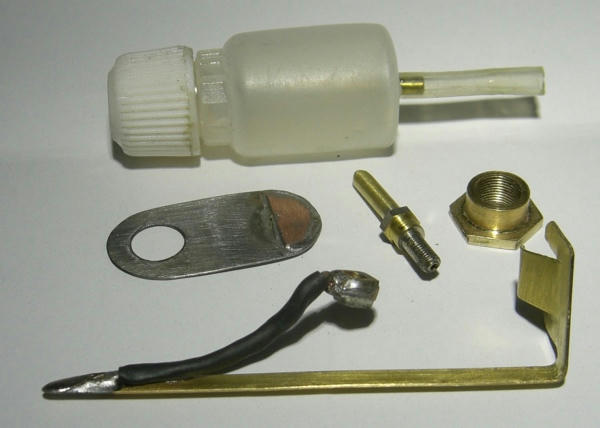

Ed ecco i componenti. Il contatto sul pin è un pezzo di mammut con vite/brugola. La lamella inox è tagliata dal guscio di un HD.
Il dado l'ha tornito [MENTION=338]bimboblu1[/MENTION] (grazie!)

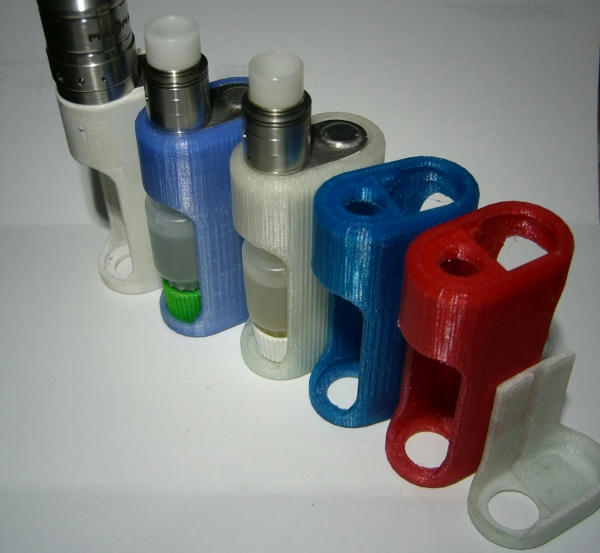

Ehm, c'è voluto qualche tentativo, e non sono tutti. La 1° da sx, la 4° e la 5° sono in PETG, le altre in PET.
Non ho reso giustizia con le foto, sono semitrasparenti, e con un ottimo grip.

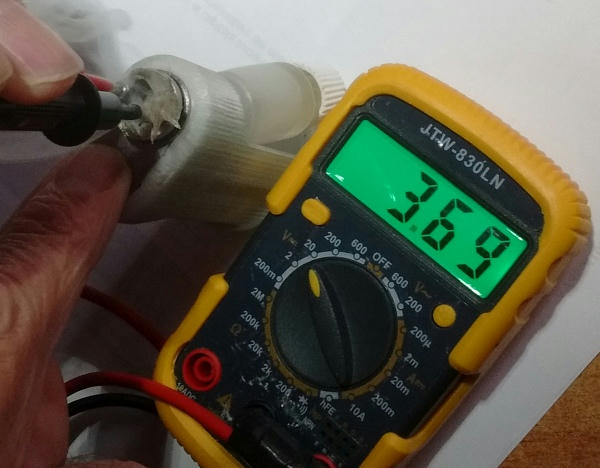

Drop, partendo da 3.98V 0.8 ohm. Due sec. - 0.29V, nessuna pulizia, tolta dalla tasca e misurato, con la solita VCT5.



Pensavo anche meglio per l'eliminazione della discontinuità del dado; è uguale a quelle con schematura in rame.

Ecco il file di stampa ESP71
Contiene anche il file DXF con le misure, importante per tagliare la lamella in ottone da 0.5. Contiene anche le misure per una lamella adatta ad una vaschetta Vega 22, e nel corpo è presente una tacca adeguata.

Buon lavoro

[bimboblu1]

[MENTION=2976]Moebius[/MENTION] è stato un piacere

[Moebius]

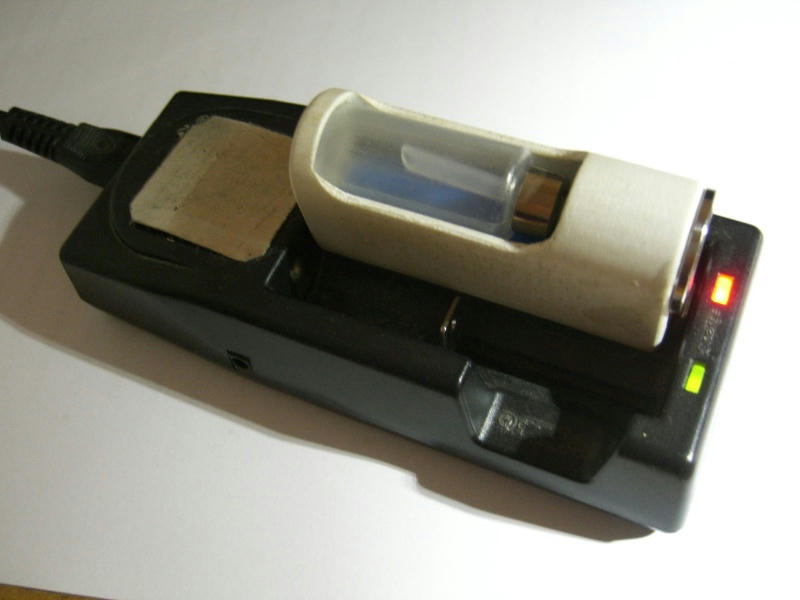

Sta piccoletta si infila dappertutto

Non la uso; preferisco ibridizzare e per usarla così è necessario togliere o allentare l'atomizzatore.
Però è divertente.
Ricordo che in questo modo diventano esposti i due poli, come una batteria, che potrebbero fare contatto con chiavi etc. Sempre che ci sia 850 gr di pressione sulla lamella.

[Moebius]

Piccolo aggiornamento, complice la clausura.
Ho semplificato riducendo i componenti; sono solo tre pezzi.
In sostanza, ho filettato direttamente il Nylon 7x0.5, cioè 510.
Forse non è adatto a monta-smonta, ma sembra piuttosto solido e in ogni modo alla tenuta contribuisce anche il pin.
I pezzi sono pochi, ma abbastanza laboriosi da fabbricare causa la precisione necessaria, poco adatta al bricolage.
Però mi piace la netta separazione fra i due poli.
Scocca in Nylon11, lamella 0.4 mm.

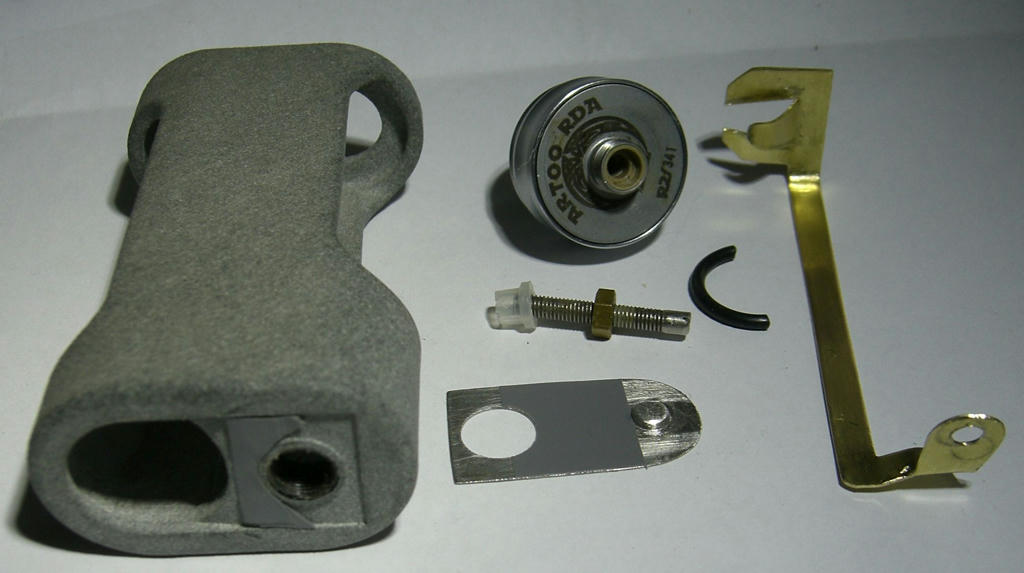

Componenti

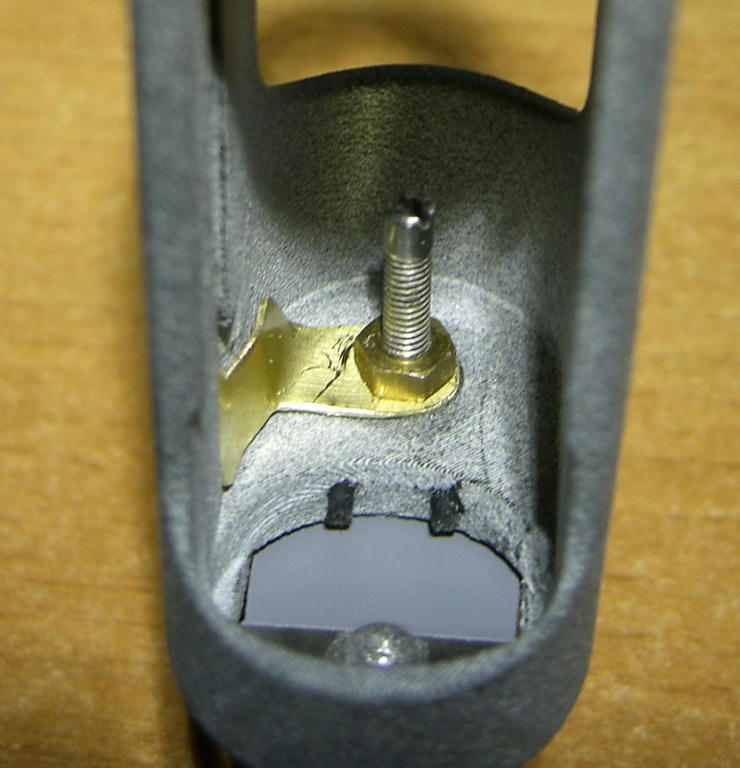

Interno
